無錫海利達自動化儀器廠
YK-101觸摸屏控制系統
使用說明書（YK-101連背極限說明書）
一、概述
YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。
本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出。可同時控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

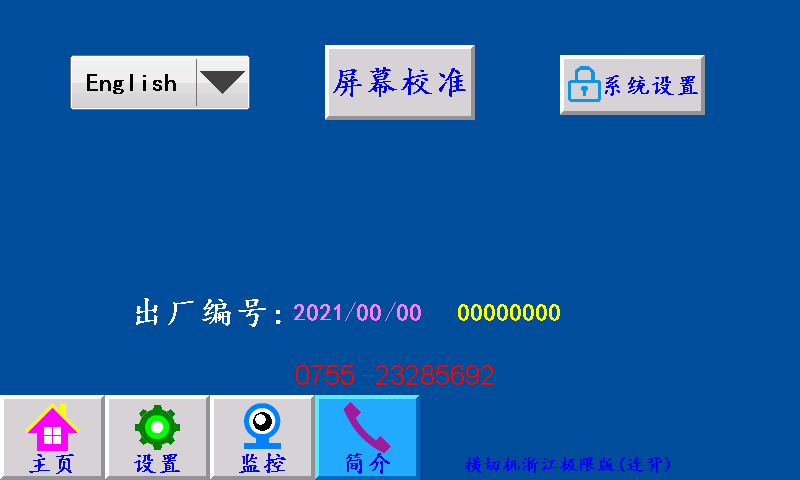

二、簡介
English/中文：中文和英文界面切換按鍵。
系統設置：按此鍵輸入正確的密碼，方可進入。

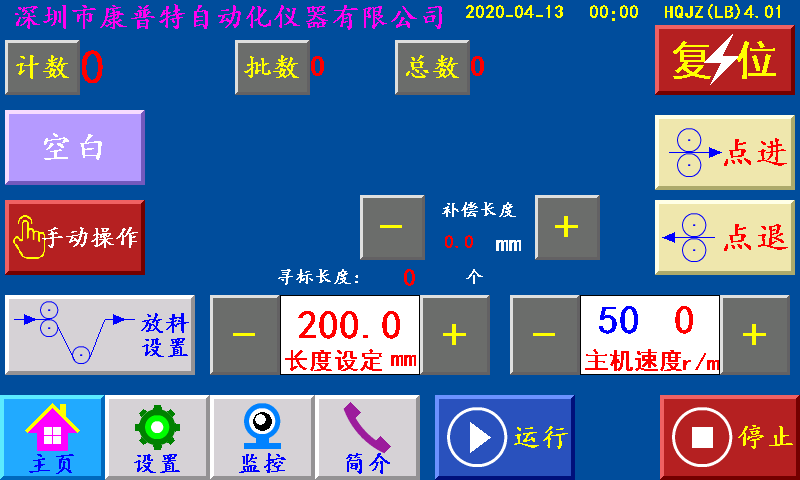

三、主頁
長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）
主機速度：控制主機加減速快慢。
放料設置：進入放料設置界面修正當前主機模擬系數。
計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。
批數/清零：一批結束后，批數加“1”。
總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。
空白/深色/淺色：三種狀態切換。
空白：指光電忽略色標光電傳感器信號；
深色：指跟蹤印刷制品時，以深顏色的色標點為跟蹤點；
淺色：指跟蹤印刷制品時，以淺顏色的色標點為跟蹤點。
點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。
點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。
復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。
運行：按此鍵，主機正常運行。（長按3秒左右）
停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。
狀態顯示：運行/停止/超速/暫停/脫標/完料，六種狀態切換顯示。
運行：按啟動鍵后顯示“運行”。
停止：通電后一直顯示“停止”。
超速：主機速度過快步進（伺服）電機送料還沒有結束時，主機停機顯示“超速”。
暫停：當機型選擇“暫?！睍r一批結束停機N秒后主機自動開機。
脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。
完料：當主機運行，X15檢測到斷料信號時，蜂鳴器報警，主機停機，顯示故障“完料”。主機停止?fàn)顟B(tài)下X15檢測到斷料信號時，蜂鳴器報警，顯示故障“完料”。（按“停止”清除故障）

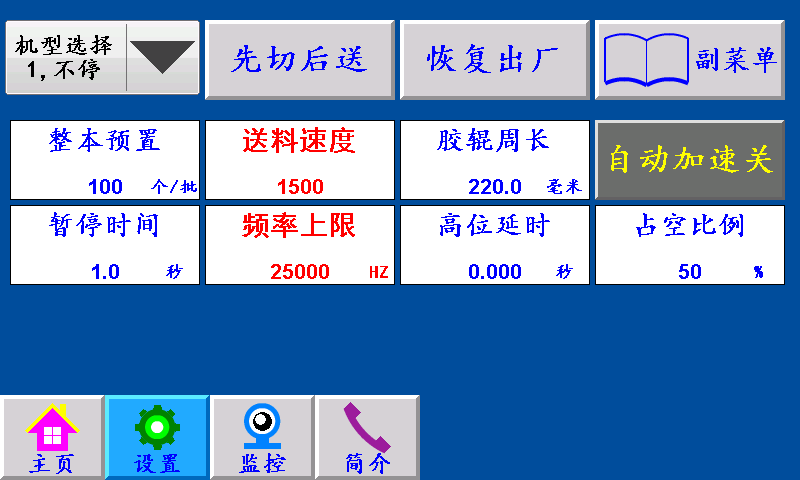

四、設置
不停/暫停/停機：“不?！保阂慌Y(jié)束主機不停，繼續正常工作。
“暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。
“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。
先切后送/先送后切：“先切后送”：按啟動鍵，主機先運行，GK1霍爾開關檢測到伺服（步進）電機的送料信號，伺服（步進）電機開始送料。
“先送后切”：按啟動鍵，伺服（步進）先送料，送料結束后主機再運行。
恢復出廠：按此鍵恢復出廠設置（慎用）。
副菜單：點擊此鍵進入副菜單界面。
整本預置：一批設定的個數，提前5個報警。單位：個
送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。
頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。
暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。
膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。
高位延時：在停機的時候，主機上升的最高位的位置。該設定值越大，停的位置越高。
占空比例：“自動送料”時，主機運行一個周期送料所占的時間比例。
自動加速關/自動加速開：自動加速關：自己調節送料速度
自動加速開：根據設定的袋長等自動調節送料速度

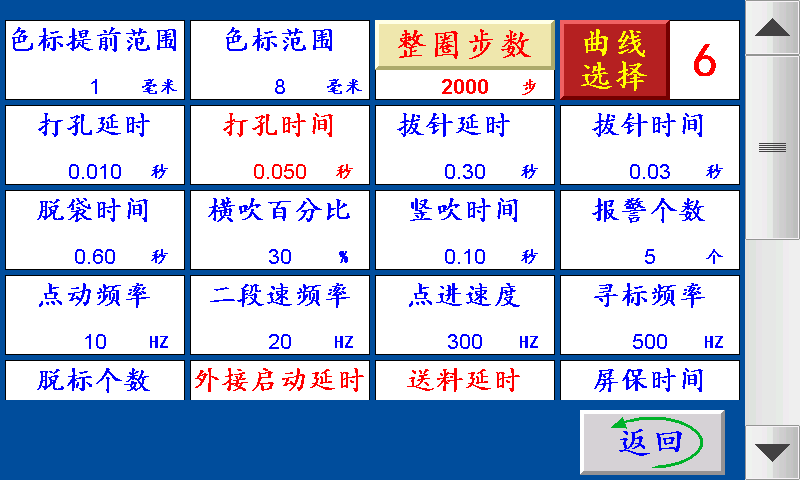

五、副菜單
色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。
色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。
打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。
打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。
拔針延時：一批結束后延時此參數設定的時間后拔針信號輸出。
拔針時間：一批結束后延時“拔針延時”的時間后拔針信號輸出，跟脫袋信號一起斷開。
脫袋時間：一批結束后延時“拔針延時”加“拔針時間”的時間后脫袋信號輸出，時間結束后跟拔針信號一起斷開
橫吹百分比：由輸入點X01送料信號控制橫吹信號輸出，輸出時間由此參數來設定調節。
豎吹時間：由輸入點豎吹輸入控制豎吹信號輸出，時間由此參數來設定調節。
報警個數：一批結束前提前N個報警。
點動頻率：停止?fàn)顟B(tài)下，X04（點動）收到信號時，Y07主機信號輸出，切刀上下運行，速度由此參數調節。
二段速頻率：主機運行時按停止鍵，主機切換成二段速停機，二段速速度由此參數調節。
點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。
尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。
外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。
脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。
送料延時：下一次送料時，延時送料延時時間后開始送料。
屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）
合刀延時：放料關閉時，延時該時間后合刀關閉時間。
整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。
曲線選擇：1~9，步進電機默認1，伺服電機默認6

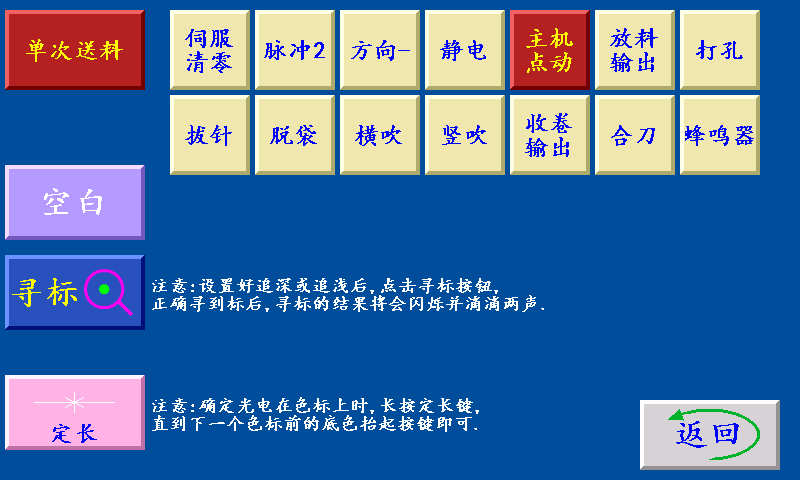

六、手動操作
單次送料：停機狀態下，點擊此鍵，送一次料后停止。
尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動 停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。
當‘尋標’鍵選擇“空白”時，按此鍵無效
(注釋：黃色按鍵在停機狀態下，測試腳位是否正常）

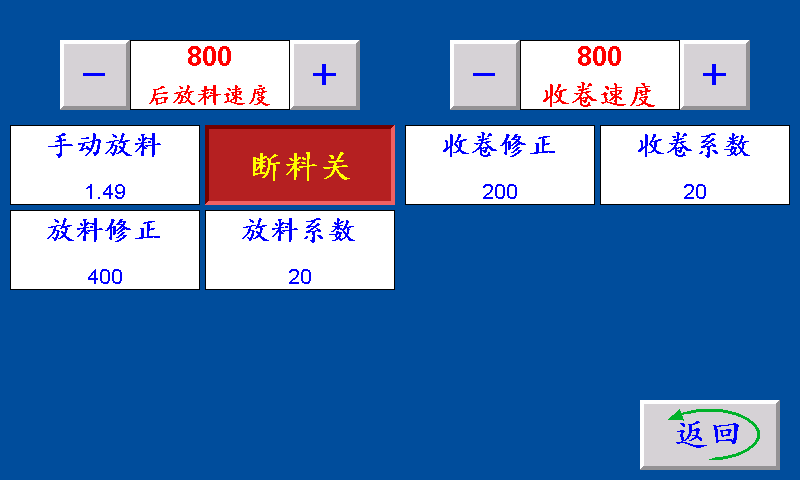

七、放料設置界面
后放料速度：控制后放料電機的轉速快慢。
手動放料：停機狀態下，手動放料的速度。
放料修正：控制后放料電機的加減速快慢，設定值越小越快。
放料系數：控制后放料速度加減變化的當量。
斷料關/斷料開
收卷速度：控制收卷電機的轉速快慢。
放料修正：控制收卷電機的加減速快慢，設定值越小越快。
放料系數：控制收卷速度加減變化的當量。

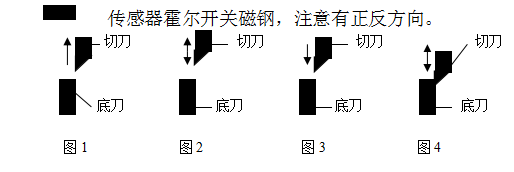

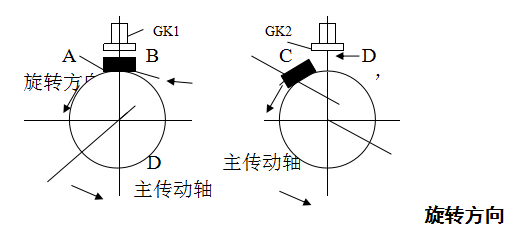

八、輸入傳感器邏輯關系圖
A ，開始送料位置,此時切刀向上運動,剛離開底刀,步進電機可順利地將被制料送出(圖1)。
B， 高位停機位置，此時切刀向上運動，至最高點，停機，可使?fàn)C切刀不致于破壞被制料（圖2）。
C ，拖料極限位置，此時切刀向下運動，剛到底刀處，此時步進電機不能再送料，否則，被制料會堵于刀內或拉斷（圖3）。
D， 整本脫袋位置，此時切刀向下運動，剛到最低點，整本機在此位置將拉針拔出，再把整本制品推出（圖4）。
A’取樣邏輯位置，位于A與D之間。
九、外接附件
1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號
2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號
3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

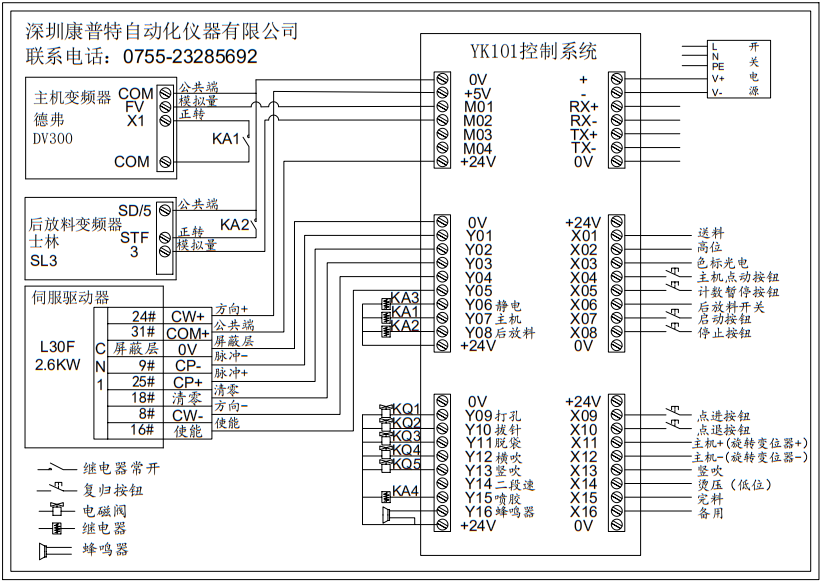

十、外部接線
輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V
02,- 02,+5V
03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬
05,TX+ 05,M03 備用模擬
06,TX- 06,M04 備用模擬
07,0V 07,+24V
01,+24V 01,0V
02,X01 GK1送料 02,Y01 (CP-脈沖)
03,X02 GK2極限 03,Y02 (CP+脈沖)
04,X03 色標光電 04,Y03 伺服清零
05,X04 外接主機點動 05,Y04 (CP2脈沖)
06,X05 計數清零 06,Y05 方向-
07,X06 放料開關 07,Y06 靜電輸出信號(0V)
08,X07 外接啟動 08,Y07 主機輸出信號(0V)
09,X08 外接停止 09,Y08 放料開關信號(0V)
10,0V 10,+24V
01,+24V 01,0V
02,X09 外接點進 02,Y09 打孔輸出(0V)
03,X10 外接點退 03,Y10 拔針輸出(0V)
04,X11 主機+ 04,Y11 脫袋輸出(0V)
05,X12 主機- 05,Y12 橫吹輸出(0V)
06,X13 豎吹輸入 06,Y13 豎吹輸出(0V)
07,X14 收卷開關 07,Y14 收卷輸出(0V)
08,X15 完料輸入 08,Y15 合刀輸出(0V)
09,X16 09,Y16 蜂鳴器(0V)
10,0V 10,+24V
----------------------------------
公司名稱：無錫海利達自動化儀器廠
電話：0510-85500218
|
