無錫海利達自動化儀器廠

YK-101觸摸屏控制系統

使用說明書（臺布折疊機）

一、概述

YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

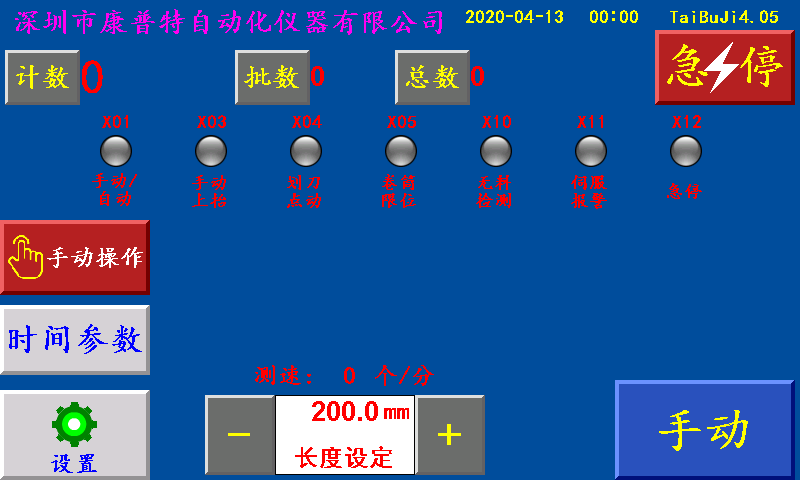

二、主頁

長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）

計數/清零：單批次累計到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。

批數/清零：一批結束后，批數加“1”，

總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。

急停：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。

運行：按此鍵，主機正常運行。（長按3秒左右）

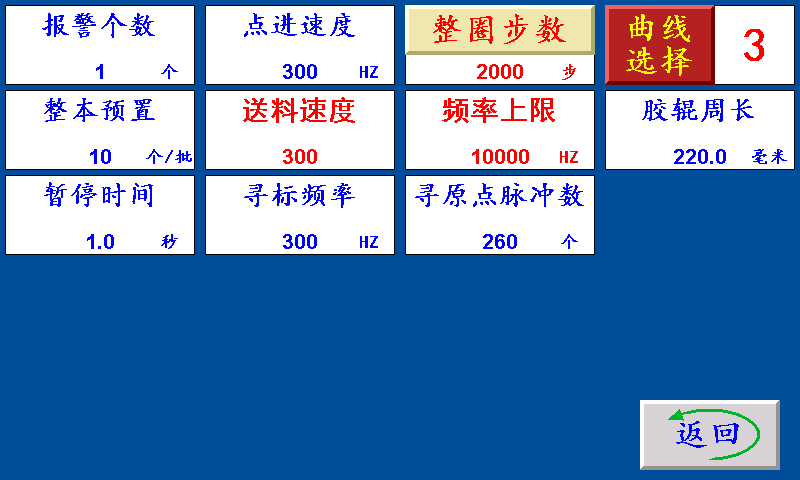

三、設置

整本預置：一批設定的個數，提前5個報警。單位：個

報警個數：一批結束前提前N個報警。

暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。

點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。

尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。

尋原點脈沖數：卷筒回原點限位時，提前尋原點脈沖數開始尋原點限位。

送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。

頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。

膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。

整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。

曲線選擇：1~9，步進電機默認1，伺服電機默認6

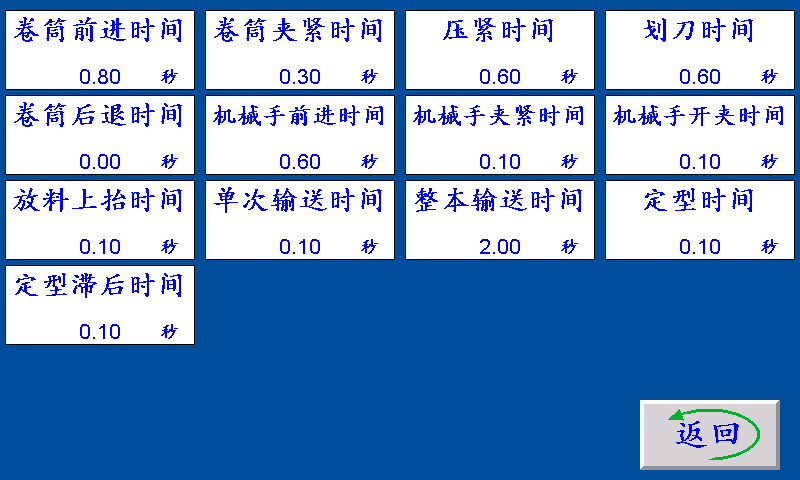

四、時間參數

卷筒前進時間：卷筒前進電磁閥輸出的時間。

卷筒后退時間：卷筒后退時，卷筒前進電磁閥關閉的時間。

卷筒夾緊時間：卷筒前進時間結束后，卷筒夾信號輸出卷筒夾緊時間。

放料上抬時間：卷筒夾緊時間結束后，放料上抬信號輸出放料上抬時間。

壓緊時間：卷筒步進（伺服）電機輸出卷料長度后，壓緊信號輸出壓緊時間。

劃刀時間：壓緊時間結束后，劃刀信號輸出劃刀時間后關閉。

機械手前進時間：卷筒回到原點限位后，機械手前進信號輸出機械手前進時間。

機械手夾緊時間：機械手前進時間結束后，機械手夾緊信號輸出機械手夾緊時間。

機械手開夾時間：機械手夾緊時間結束后，機械手前進信號關閉機械手開夾時間后，機械手夾緊信號關閉。

單次輸送時間：定型信號關閉滯后時間后，輸送帶輸出單次輸送時間。

整本輸送時間：定型信號關閉滯后時間并且數量到達一批后，輸送帶輸出整本輸送時間。

定型時間：機械手開夾后，定型信號輸出定型時間后關閉。

定型滯后時間：定型信號關閉定型滯后時間后，輸送信號開始輸出。

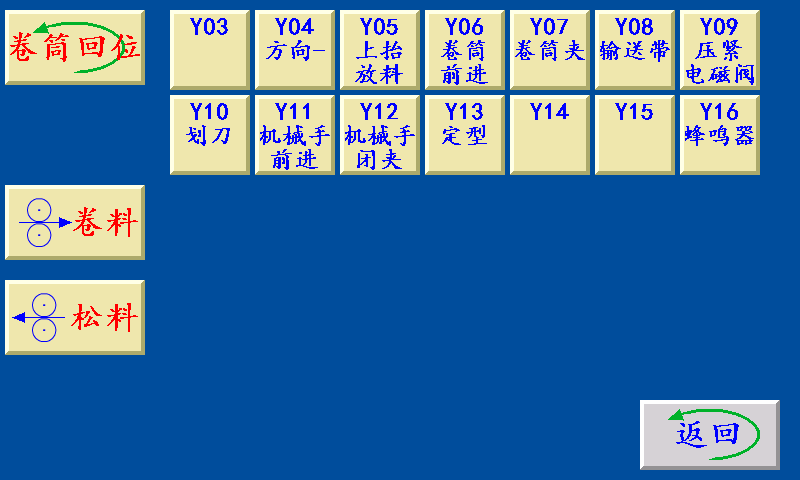

五、手動操作

卷筒回位：卷筒不在原點時，卷筒回到卷筒原點限位。

(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

六、外接附件

1、 霍爾開關 　　紅:+24V；黑:GND；黃:輸入信號

2、 色標光電 　　紅:+24V；黑:GND；白或綠:輸入信號

3、 蜂鳴器 　　  紅:+24V；黑:蜂鳴器信號

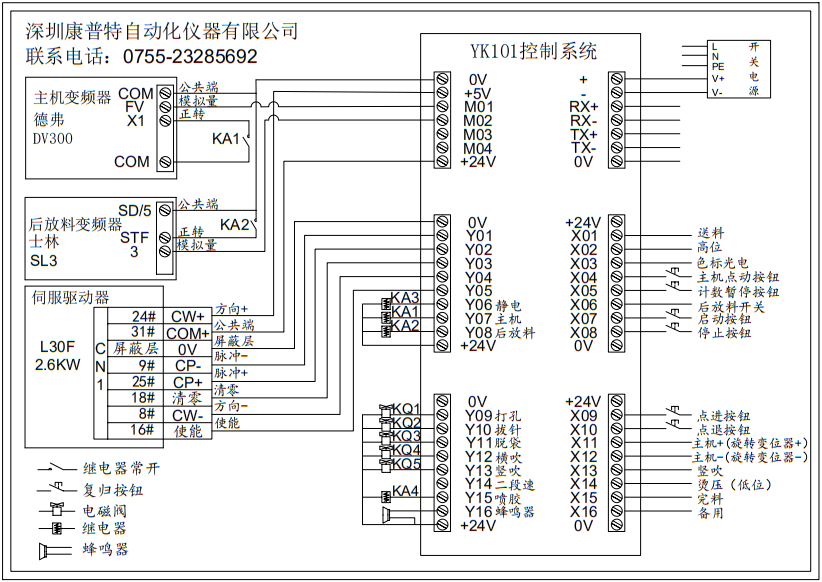

七、外部接線

輸入信號接線端子（0V）    　　 輸出信號接線端子（0V）

01,+（DC24V接入）                   01,0V

02,-                           02,+5V

03,RX+  　　　　　　　　            03,M01 主機模擬

04,RX- 　　                     04,M02 放料模擬
05,TX+                         05,M03 備用模擬

06,TX-   　　　　  　　           06,M04 備用模擬

07,0V                          07,+24V


01,+24V                         01,0V

02,X01  手動/自動　　　　　　          02,Y01 (CP-脈沖)

03,X02   　　                   03,Y02 (CP+脈沖)

04,X03  手動上抬                  04,Y03

05,X04  劃刀點動　　                05,Y04 (CW-方向)

06,X05  卷筒限位                  06,Y05 上抬放料信號(0V)

07,X06   　　                   07,Y06 卷筒前進信號(0V)

08,X07   　　                   08,Y07 卷筒夾緊信號(0V)

09,X08   　　                   09,Y08 輸送帶信號(0V)

10,0V                          10,+24V

01,+24V                          01,0V

02,X09   　　   　　　　           02,Y09 壓緊信號(0V)

03,X10  無料檢測                   03,Y10 劃刀輸出(0V)

04,X11  伺服報警                   04,Y11 機械手前進信號(0V)

05,X12  急停 　　　　　　            05,Y12 機械手閉夾信號(0V)

06,X13   　　                   06,Y13 定型信號(0V)

07,X14                         07,Y14

08,X15   　　   　　　　           08,Y15

09,X16                          09,Y16 蜂鳴器(0V)

10,0V                           10,+24V

----------------------------------
